Reťazový dopravník je stroj na manipuláciu s materiálom, ktorý presúva bremená na jednej alebo viacerých nekonečných reťaziach, často s valčekmi, lamelami alebo upínacími prostriedkami pripevnenými k reťazi. Je to typ, ktorý určíte, keď sa valčekový dopravník začne podsúvať pod paletu s hmotnosťou 1 200 kg alebo keď montážna linka potrebuje opakovateľné indexovanie v rozmedzí niekoľkých milimetrov.
Princíp činnosti je jednoduchý: motor otáča ozubené koleso, ozubené koleso poháňa reťaz a reťaz nesie zaťaženie po vedenej dráhe. Toto pozitívne zapojenie je dôvodom, prečo reťazové dopravníky obstoja pri manipulácii s paletami, lisovacích linkách, zlievarňach a montážnych operáciách, kde by sa valčeky poháňané trením opotrebovali alebo stratili polohu.
Pre kupujúcich praktickou otázkou nie je, či sú reťazové dopravníky silné. Ide o to, či reťaz, vodiaca koľajnica, navíjacie a prenosové usporiadanie tvoria jeden systém opotrebovania. Reťaz, ktorá je predimenzovaná pre zaťaženie, ale poddimenzovaná pre životné prostredie, aj tak čoskoro zlyhá.
Čo robí reťazový dopravník a kedy poráža alternatívy valčekov
Reťazový dopravník prenáša zaťaženie cez reťaz a nie cez valčeky poháňané O-pásom alebo trecím kolesom, a preto sa udrží pod ťažkými paletami, teplom a častou akumuláciou. Jeden alebo dva pramene zvyčajne prebiehajú vo vodiacich lištách. Záťaž je uložená priamo na reťazi, na valčekoch namontovaných medzi prameňmi reťaze alebo na lištách a úchytoch pripevnených k reťazi.
| Kritérium | Reťazový dopravník | Valčekový dopravník | Pásový dopravník |
| Drive | Reťazové koleso a reťaz; pozitívne zapojenie | O-páska, trecie koleso alebo motorizovaný valec | Trenie remenice a remeňa |
| Typické jednotkové zaťaženie | Ťažké palety a príslušenstvo; viaceré vlákna zvyšujú kapacitu | Kartóny, tašky a ľahké palety | Sypký materiál alebo súvislé drobné predmety |
| Akumulácia | Zarážky, zóny alebo akumulačné valce; možný nízky protitlak | Dobré pre kartóny; zónové ovládanie závisí od typu valca | Obmedzené bez špeciálnej regulácie pásu alebo medzery |
| Životné prostredie | Teplo, olej, prach, umývanie a oblasti s vysokým zaťažením | Vyčistite vnútorné priestory a montáž svetla | Hromadná manipulácia a hladký tok produktu |
| Zameranie na údržbu | Napnutie reťaze, opotrebovanie reťazového kolesa, vodiace lišty, mazanie | Valivé ložiská, O-pásy a zarovnanie pohonu | Sledovanie pásu, napnutie a stav spoja |
Typy reťazových dopravníkov a bremená, ktoré zvládajú
Väčšina priemyselných reťazových dopravníkov patrí do štyroch skupín: valčekové reťazové dopravníky, lamelové reťazové dopravníky, dvojrýchlostné reťazové dopravníky a reťazové dopravníky pre veľké zaťaženie.
Vlastný reťazový dopravník pre palety a ťažké tašky Zakázkový valčekový reťazový dopravník pre paletovú a veľkokapacitnú manipuláciu, s BDC dvojradovými a trojstĺpovými modelmi a uvádzaným zaťažením od 500 do 3000 kg. Zobraziť produkt → Valčekové reťazové dopravníky
Používajú jednu alebo viac valčekových reťazí bežiacich vo vodiacich koľajniciach. Sú bežné pre palety, výpalky a ťažké prepravky. Náklad môže byť uložený na článkoch reťaze, na valčekoch medzi prameňmi alebo na palete tlačenej pomocou reťazových psov.
Lištové reťazové dopravníky
A lamelový reťazový dopravník používa široké plastové alebo nerezové lamely spojené do súvislej plochy. Hodí sa pre nápojové linky, spracovanie potravín a malé časti, ktoré potrebujú stabilný povrch a nie dve úzke reťaze.
Dvojrýchlostné reťazové dopravníky
Sú to dopravníky na montážnej linke. Reťaz beží jednou rýchlosťou a cez zrýchľovaciu sekciu unáša palety alebo prípravky pri inej. Pracovné stanice môžu zastaviť paletu bez zastavenia celej linky.
Reťazové dopravníky na veľké zaťaženie
Konštrukcie pre veľké zaťaženie používajú reťaz s väčším rozstupom, viac prameňov, zosilnené vodiace koľajnice a ťažšie navíjacie rámy. Objavujú sa v závodoch na výrobu pneumatík, oceliarňach, lisovacích linkách a oblastiach, kde je rázové zaťaženie normálne.
Kritériá výberu: rýchlosť, zaťaženie, prostredie a akumulácia
Dimenzujte reťazový dopravník zo štyroch vstupov: zaťaženie na jednotku, požadovaná kapacita, rýchlosť reťaze a prevádzkové prostredie. Začnite s najťažším jednotkovým nákladom, nie s priemerom, potom pridajte toleranciu nárazu pre zaseknuté palety, nesprávne načasované presuny a zastávky.
- Definujte jednotkové zaťaženie. Zaznamenajte hmotnosť, stopu, ťažisko a či je náklad pevný alebo pružný.
- Nastavte priepustnosť a rýchlosť. Rýchlosť reťaze vyplýva z rozstupu paliet, doby cyklu a akumulačnej logiky.
- Vyberte reťaz a vodiaci materiál. Uhlíková oceľ, nehrdzavejúca oceľ, vrchná časť z umelej hmoty alebo špeciálne nátery riešia každý iný problém opotrebenia alebo korózie.
- Skontrolujte prostredie. Teplota, umývacie chemikálie, olej, prach a riziko výbuchu menia mazanie, vôle a certifikačné požiadavky.
- Uzamknite rozhrania. Prestupové medzery, polohy zastavenia, snímače a prístup operátora rozhodujú o tom, či linka beží rýchlosťou alebo sa stane prekážkou.
Ťažký reťazový valčekový dopravník pre rampy Reťazový valčekový dopravník pre veľké zaťaženie pre náklad na rampách a plochých profiloch s modelmi KPR-SW a vonkajšími ložiskovými podperami pre stabilitu. Zobraziť produkt → Body integrácie, bezpečnosti a údržby, ktoré rozhodujú o dostupnosti
Väčšina prestojov reťazového dopravníka nastáva v miestach odovzdávania, akumulačných zónach a zariadeniach na napínanie reťaze, nie v priamej strednej časti. Presuny sú tam, kde palety zachytávajú mŕtve dosky, senzory míňajú vlajky a reťaze sú mimo zarovnanie.
Spoľahlivá integrácia
- Prenášacie medzery dimenzované na najmenšie a najväčšie zaťaženie
- Zarážky a snímače namontované na pevných, prístupných konzolách
- Kryty, ktoré umožňujú kontrolu bez demontáže reťaze
- Na ráme je viditeľná dráha navíjania
Časté chyby
- Použitie priemernej hmotnosti palety na výber reťaze
- Nastavenie akumulačných zón odhadom
- Miešanie rozstupov reťaze na rovnakom pohone
- Ponechanie mazania na tím údržby bez špecifikácie
Údržba je väčšinou o sledovaní troch vecí: predĺženia reťaze, opotrebovania zubov ozubeného kolesa a opotrebovania vodiacej koľajnice. V intervaloch odporúčaných pre pracovný cyklus kontrolujte dráhu navíjania a vôľu reťaze. V oblastiach s umývaním používajte správne mazanie valčekového dopravníka poháňaného reťazou a potvrďte, že mazivo je kompatibilné s povrchom reťaze a výrobkom, s ktorým sa manipuluje.

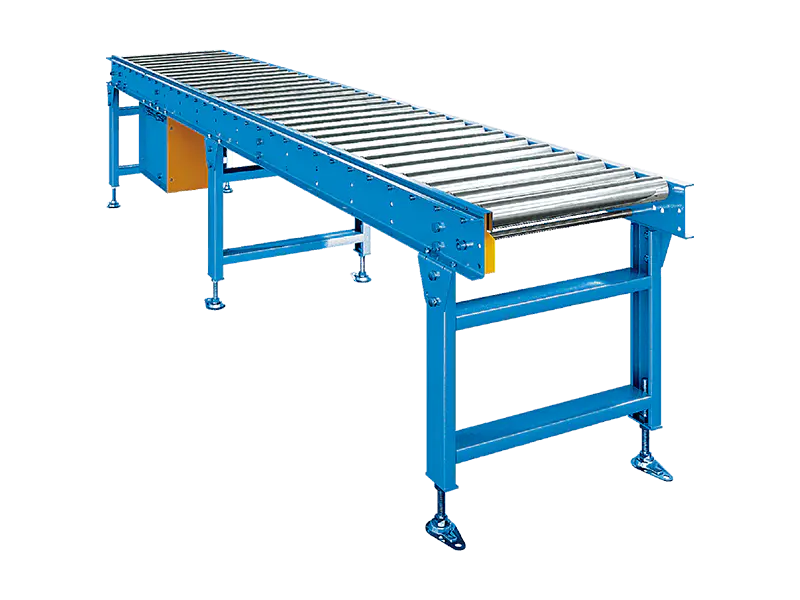

Séria a modely valčekových dopravníkov poháňaných reťazou Kategória poháňaných valčekových dopravníkov s jedno- a dvojreťazovými typmi, sériami HKR a KTR a vysokoteplotnými konfiguráciami pre horúce priemyselné nastavenia. Zobraziť produkt → Kde sa reťazové dopravníky hodia pri skladovaní a výrobe
Reťazové dopravníky sú predvolenou voľbou pre manipuláciu s paletami, indexovanie montáže a prepravné zóny v náročných podmienkach. Rovnaký princíp pozitívneho pohonu funguje v mrazničke, zlievarni, lakovni a distribučnom stredisku za predpokladu, že materiál reťaze, mazanie a vodiace lišty zodpovedajú stavu.
Paletová a prepravná preprava
Skladové paletové linky, odstavné dráhy a preprava medzi skladom a expedíciou.
Montáž a indexovanie
Automobilové linky, zariadenia a elektronické linky, ktoré potrebujú opakovateľné zarážky paliet.
Tvrdé a ťažké
Oblasti lisovania, pneumatík, zlievarní a umývania, kde pásy a ľahké valce zlyhávajú predčasne.
Časté otázky o reťazovom dopravníku
Reťazový dopravník je zvyčajne správnou voľbou, keď je náklad ťažký, prevádzka je náročná alebo linka potrebuje pozitívne indexovanie. Toto sú otázky, ktoré najčastejšie rozhodujú o špecifikácii.
Aký je rozdiel medzi reťazovým dopravníkom a valčekovým dopravníkom?
Valčekový dopravník zvyčajne premiestňuje bremená na voľných alebo poháňaných valcoch; reťazový dopravník používa jednu alebo viac nekonečných reťazí na ťahanie alebo prenášanie nákladu. Reťazové dopravníky poskytujú pozitívny pohon a vyššiu nosnosť, zatiaľ čo valčekové dopravníky sú často jednoduchšie pre ľahké kartóny a prepravky.
Akú záťaž zvládne reťazový dopravník?
Závisí to od veľkosti reťaze, počtu prameňov, vzdialenosti podpier a rýchlosti. Štandardné priemyselné reťazové dopravníky manipulujú s paletami od niekoľkých stoviek kilogramov až po niekoľko ton; konštrukcie s veľkým zaťažením používajú viac prameňov a zosilnené vodiace koľajnice. Veľkosť vždy odvíjajte od najväčšieho zaťaženia jednotky, nie od priemeru.
Kedy by som mal namiesto pásového dopravníka použiť reťazový dopravník?
Reťaz používajte vtedy, keď je bremeno ťažké, horúce, zaolejované alebo vyžaduje akumuláciu s nízkym protitlakom. Na sypké materiály alebo tam, kde sa vyžaduje súvislý hladký povrch, použite pás. Reťazové dopravníky tiež manipulujú s paletami a prípravkami, ktoré by poškodili pás.
Akú údržbu potrebuje reťazový dopravník?
V stanovených intervaloch kontrolujte napnutie reťaze, opotrebovanie ozubeného kolesa, vodiace lišty a mazanie. Skontrolujte predĺženie, uvoľnené kolíky a opotrebované opotrebované pásiky. V prostredí s umývaním alebo vysokou teplotou používajte mazivo a materiál reťaze určený pre daný stav.
