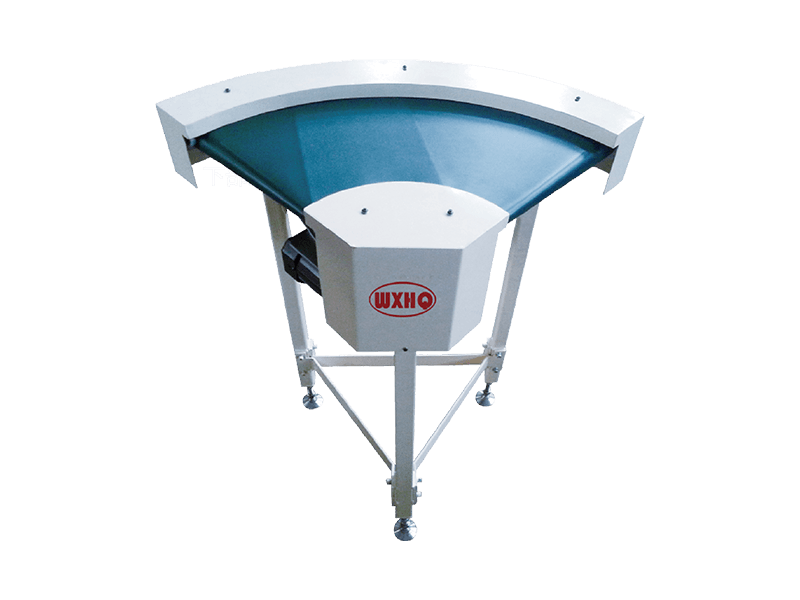

HCII malý pásový dopravník
Cat:Otáčanie pásu
Prostredníctvom spolupráce medzi vodiacim kolesom a vodiacou koľajnicou môže byť pás ťahaný a ved...
Pokročilá štruktúra, vysokokvalitný výkon, ľahko použiteľný, vysoká spoľahlivosť a trvanlivosť.
Stroj na odbočenie otáčania je bežné prepúšťajúce zariadenie, ktoré sa používa hlavne na prenos materiálov z jednej línie dopravníka pásu na druhý dopravník s reverzným pásom 90 stupňov alebo 180 stupňov. Skladá sa z komponentov, ako sú pásy, rámy, valčeky, reverzné valčeky, palety nesúce zaťaženie, návratové valce a napínacie zariadenia. Materiál dopravného pásu stroja na otáčanie pásu obsahuje rôzne materiály, ako sú PVC, PU, PVK atď. Okrem toho, že sa používa na sprostredkovanie bežných materiálov, môže tiež spĺňať prepravu materiálov so špeciálnymi požiadavkami, ako je rezistencia na olej, rezistencia na kyselinu a alkali.

Prostredníctvom spolupráce medzi vodiacim kolesom a vodiacou koľajnicou môže byť pás ťahaný a ved...
Prostredníctvom spolupráce medzi vodiacim kolesom a vodiacou koľajnicou môže byť pás ťahaný a vedený, aby bežal.
Vlastnosti: Nízke náklady, ľahké zaťaženie a nízka rýchlosť.
Štandardná dimenzia
HCII-S
| Šírka pásu | 200 | 300 | 400 | 500 |
| Šírka dopravníka | 520 | 620 | 720 | 820 |
| Uhol | 90 | Motor | 90 W 、 120W 、 200W |
| Výška | 270 až 1100 stôp vysoká s | Moc | AC100V (jednofázová) · AC200V (jednofázová) · AC200V (trojfázová) |
| Rýchlosť | Pevná/variabilná rýchlosť | Opasok | Polyuretánový pás |
| Spôsobilosť | 10 kg/set (keď je horizontálne rozptýlené zaťaženie) |
Ako tovar v tvare tašiek, preveďte na 40% údajov o opustení.
HCII-M
| Šírka pásu | 300 | 400 | 500 | 600 |
| Šírka dopravníka | 680 | 780 | 880 | 980 |
| Uhol | 90 | Motor | 200 W 、 400W |
| Výška | Uveďte, nohy sú voliteľné | Moc | AC200V (trojfázová) |
| Rýchlosť | Pevná rýchlosť | Opasok | Polyuretánový pás |
| Spôsobilosť | 40 kg/set (keď je horizontálne rozptýlené zaťaženie) |
Ako tovar v tvare tašiek, preveďte na 40% údajov o opustení.
Rýchlosť pásu HCII-S
| Pomer | Č. | Pevná rýchlosť 50/60 (Hz) (m/min) | Rýchlosť nie | Variabilná rýchlosť 50/60 (HZX (m/min) |
| 1/180 | T1 | 16./1.9 | H1 | 0,11 ~ 2,1 |
| 1/2050 | T2 | 1,8/2.2 | H2 | 0,13 ~ 2,5 |
| 1/2020 | T3 | 2,3/2.8 | H3 | 0,16 ~ 3,1 |
| 1/90 | T4 | 3,1/3,7 | H4 | 0,21-4.2 |
| 1/75 | T5 | 3,8/4.5 | H5 | 0,25 ~ 5,0 |
| 1/60 | T6 | 4,7/5.6 | H6 | 0,31 ~ 6,2 |
| 1/50 | T7 | 5.6/6.7 | H7 | 0,38 ~ 7,5 |
| 1/36 | T8 | 7,8/9.4 | H8 | 0,52-10.4 |
| 1/30 | T9 | 9,3/11.2 | H9 | 0,63 ~ 12,5 |
| 1/25 | T10 | 11.3/13.5 | H10 | 0,75 ~ 15,0 |
| 1/18 | T11 | 15,6/18.7 | H11 | 1,04 ~ 20,8 |
| 1/15 | T12 | 18,8/22,5 | H12 | 1,25 ~ 25,0 |
| 1/12,5 | T13 | 22,5/27.0 | H13 | 1,50 ~ 30,0 |
Rýchlosť pásu HCII-M
| Pomer | Č. | Pevná rýchlosť 50/60 (Hz) (m/min) |
| 1/2020 | T1 | 15/18 |
| 1/90 | T2 | 20/24 |
Výpočet rýchlosti fixnej rýchlosti: Rýchlosť rýchlosti 1500/18 ot./min. (50/60 Hz), Hnací valec
Výpočet rýchlosti variabilnej rýchlosti: Rýchlosť rýchlosti 2000 ot./min. (50; 60 Hz), Hnací valec

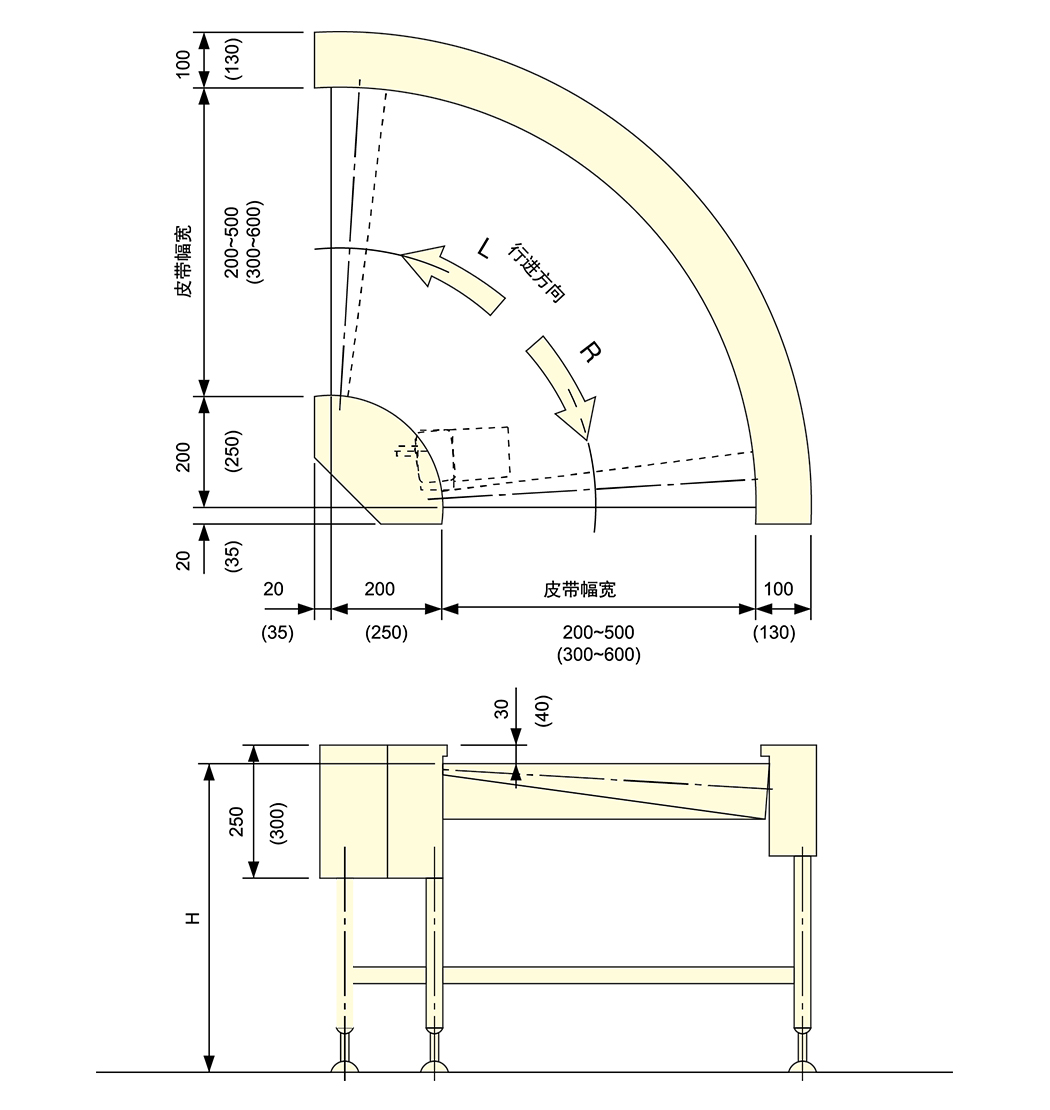

Kreslenie

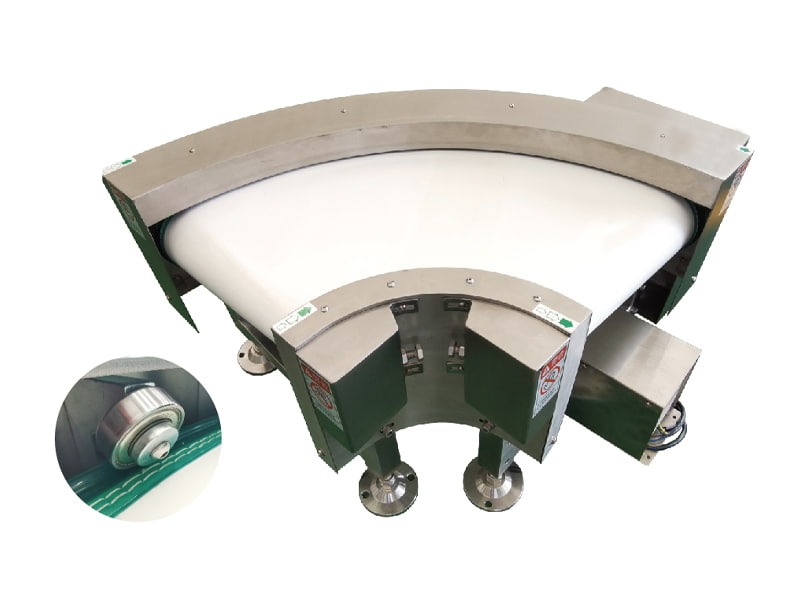

Prostredníctvom spolupráce medzi vodiacim kolesom a vodiacou lištou je pás ťahaný a vedený, aby b...
Prostredníctvom spolupráce medzi vodiacim kolesom a vodiacou lištou je pás ťahaný a vedený, aby bežal.
Vlastnosti: nízky hluk, vysoká rýchlosť a dokonca aj sila pásu.
Štandardná dimenzia
| Šírka pásu | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
| Šírka dopravníka | 520 | 620 | 720 | 820 | 920 | 1020 | 1120 |
| Uhol | 90 | Motor | 200 W 、 370W 、 750W |
| Výška | 380 až 1100 stôp vysoký s | Moc | A (AC110V jednofázová) B (AC200V jednosmerná fáza) C (AC200V/380V Trojfázová) |
| Rýchlosť | Pevná rýchlosť | Opasok | Polyuretánový pás |
| Spôsobilosť | 100 kg/set (keď je horizontálne rozptýlené zaťaženie) |
Ako tovar v tvare tašiek, preveďte na 40% údajov o opustení.
Rýchlosť
| Pomer | Č. | Pevná rýchlosť 50/60 (Hz) (m/min) | Č. | Variabilná rýchlosť 50 Hz (m/min) |
| 1/180 | T1 | 1,6/1,9 | H1 | 0,09-1.7 |
| 1/2050 | T2 | 1,9/2.3 | H2 | 0,1-2.1 |
| 1/2020 | T3 | 2,4/2.9 | H3 | 0,13-2,6 |
| 1/90 | T4 | 3,2/3,8 | H4 | 0,17-3,5 |
| 1/75 | T5 | 3,8/4.6 | H5 | 0,2-4.2 |
| 1/60 | T6 | 4,9/5.8 | H6 | 0,25-5.1 |
| 1/50 | T7 | 5.8/6.9 | H7 | 0,3-6.2 |
| 1/36 | T8 | 8/9,5 | H8 | 0,4 ~ 8,6 |
| 1/30 | T9 | 9,5/11.5 | H9 | 0,5-10,4 |
| 1/25 | T10 | 11,5/13.7 | H10 | 0,6-12,4 |
| 1/18 | T11 | 15,9/9 | H11 | 0,9-17.3 |
| 1/15 | T12 | 19.3/22.3 | H12 | 1 ~ 20,6 |
| 1/12,5 | T13 | 23/27.4 | H13 | 1,2-24.8 |
| 1/7,5 | T14 | 38,3/45,8 | H14 | 2.1-41.4 |
| 1/5 | T15 | 57,5/68.6 | H15 | 3.1-62 |
| 1/3,6 | T16 | 79,9/95.4 | H16 | 4.3-86.1 |
| 1/3 | T17 | 95,8/114.4 | H17 | 5.2-103.4 |
Výpočet rýchlosti fixnej rýchlosti: Rýchlosť rýchlosti 1500/18 ot./min. (50/60 Hz), Hnací valec
Výpočet rýchlosti variabilnej rýchlosti: Rýchlosť rýchlosti 2000 ot./min. (50; 60 Hz), Hnací valec

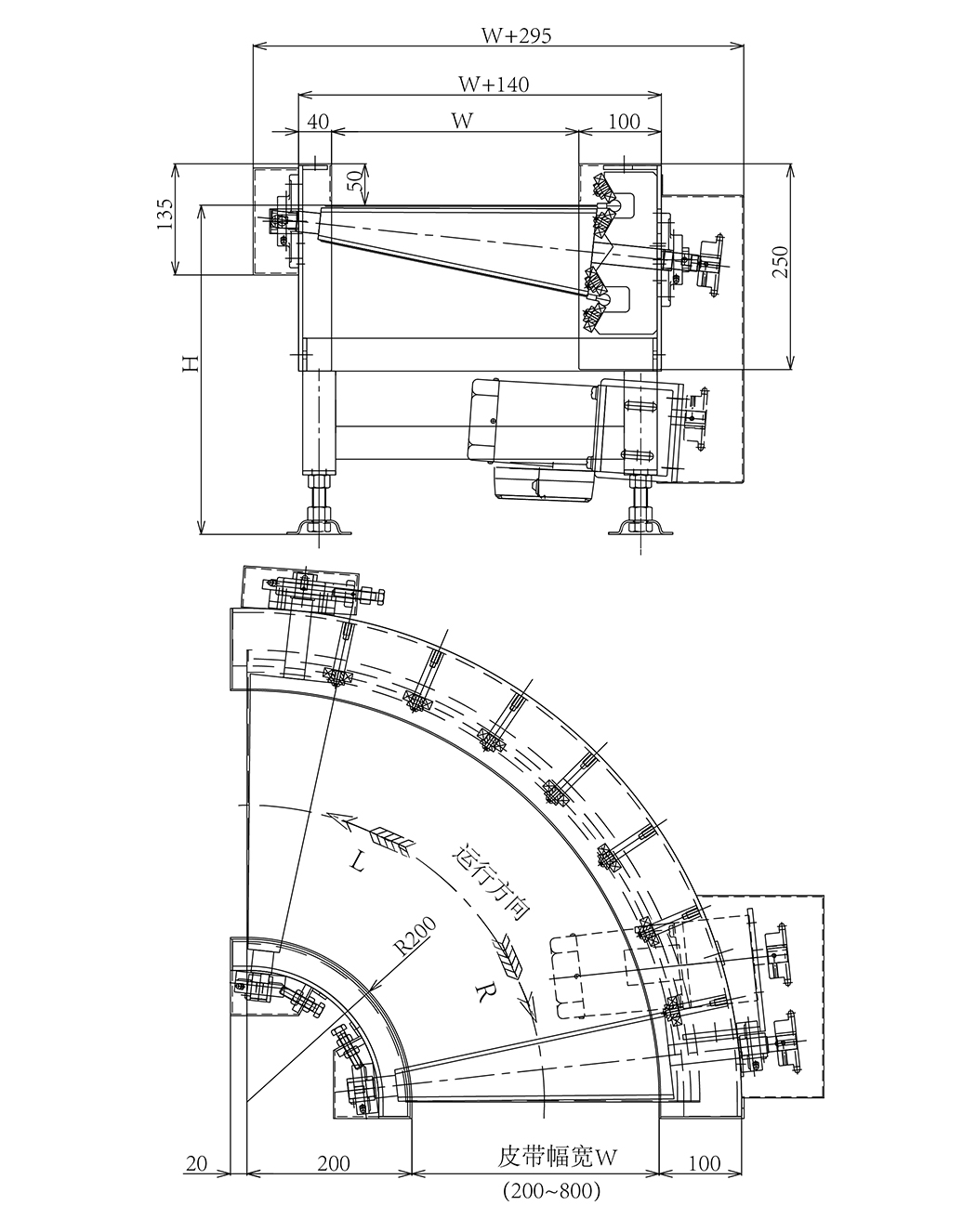

Kreslenie

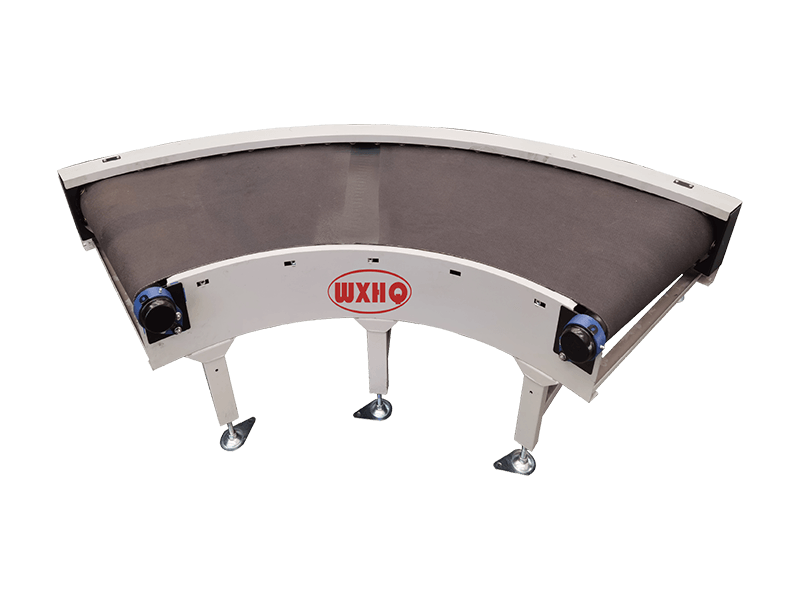

Prostredníctvom spolupráce medzi reťazou a vodiacim kolesom môže byť pás ťahaný a vedený. Vlas...
Prostredníctvom spolupráce medzi reťazou a vodiacim kolesom môže byť pás ťahaný a vedený.
Vlastnosti: ťažké zaťaženie a rýchla rýchlosť.
Štandardná dimenzia
| Šírka pásu | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 |
| Šírka dopravníka | 525 | 725 | 925 | 1125 | 1325 | 1525 | 1725 | 1925 |
| Uhol | 90 | Motor | 370W 、 750W 、 1,1KW 、 1,5 kW 、 2,2 kW |
| Výška | 550 až 2000 stôp vysoká s | Moc | A (AC110V jednofázová) B (AC200V jednosmerná fáza) C (AC200V/380V Trojfázová) |
| Rýchlosť | Pevná rýchlosť | Opasok | Poly (N-vinyl karbazol) |
| Spôsobilosť | 200 kg/set (keď je horizontálne rozptýlené zaťaženie) |
Ako tovar v tvare tašiek, preveďte na 40% údajov o opustení.
Rýchlosť
| Pomer | Č. | Pevná rýchlosť 50/60 (Hz) (m/min | Č. | Variabilná rýchlosť 50 Hz (m/min) |
| 1/2040 | T1 | 2,6/3,0 | H1 | 1,0-2.6 |
| 1/2020 | T2 | 2,8/3,5 | H2 | 1.1-2.8 |
| 1/2000 | T3 | 3,5/4.2 | H3 | 1,4 ~ 3,5 |
| 1/90 | T4 | 4,0/6.7 | H4 | 1,6 ~ 4,0 |
| 1/80 | T5 | 4,4/5.4 | H5 | 1.8-4.4 |
| 1/70 | T6 | 4,9/5.8 | H6 | 2,0-4.9 |
| 1/60 | T7 | 5.8/7.0 | H7 | 2.3-5.8 |
| 1/50 | T8 | 7,0/8.4 | H8 | 2,8 ~ 7,0 |
| 1/45 | T9 | 7,7/9.3 | H9 | 3,1 ~ 7,7 |
| 1/40 | T10 | 8.6/10,5 | H10 | 3,4 ~ 8.6 |
| 1/30 | T11 | 11,6/14.0 | H11 | 4,7 ~ 11,6 |
| 1/25 | T12 | 14,0/16.8 | H12 | 5.6 ~ 14.0 |
| 1/20 | T13 | 17,5/21.0 | H13 | 7.0-17.5 |
| 1/15 | T14 | 23,3/28.0 | H14 | 9,3 ~ 23,3 |
| 1/10 | T15 | 35,0/41.9 | H15 | 14.0-35.0 |
| 1/5 | T16 | 70,0/83,8 | H16 | 28.0-70.1 |
Výpočet rýchlosti fixnej rýchlosti: Rýchlosť rýchlosti 1500/18 ot./min. (50/60 Hz), Hnací valec
Výpočet rýchlosti variabilnej rýchlosti: Rýchlosť rýchlosti 2000 ot./min. (50; 60 Hz), Hnací valec

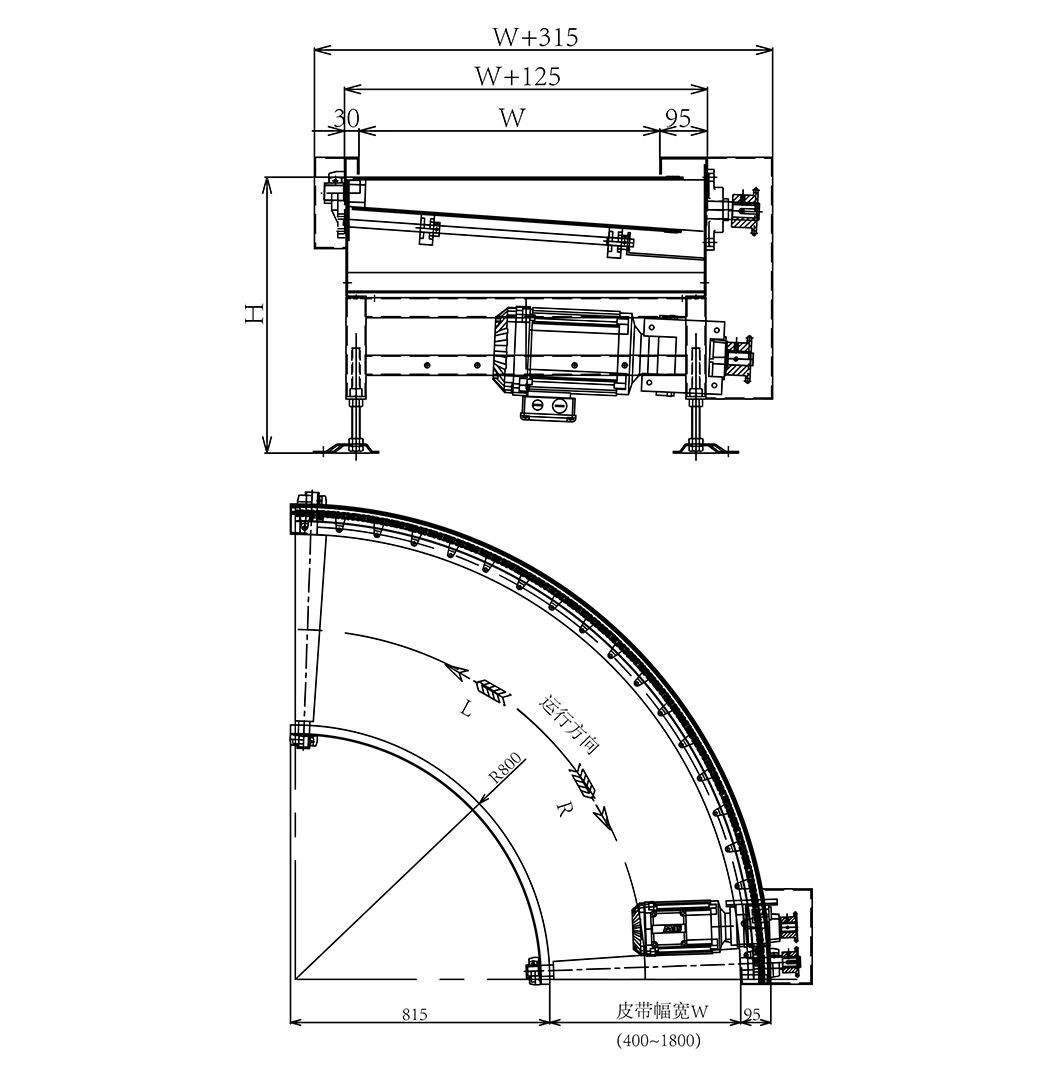

Kreslenie
