V rozsiahlom prepojenom svete strojov a priemyselnej automatizácie pracuje nespočetné množstvo komponentov v tichom unone. Zatiaľ čo honosné roboty a komplexné riadiace systémy často kradnú reflektor, základnú prácu pohybujúcich sa materiálov z bodu A do bodu B sa zaoberá oveľa pokornejším zariadením: valčekom. A medzi valcami vyniká jeden typ ako skutočný motor pohybu - poháňaný valček.
Za základmi: poháňané vs.
Aby sme pochopili riadený valček, musíte najprv rozpoznať svoj náprotivok: valček Idler. Valcový valček je bezplatný valec. Nemá svoj vlastný zdroj energie; Jednoducho sa otáča, keď na ňu pritlačí vonkajšia sila - ako pás, ktorý sa pohybuje nad ním alebo ťažký predmet. Jeho primárnymi účelmi je poskytovať podporu, udržiavanie cesty pásu alebo zníženie trenia.
A poháňaný valček (Známy tiež ako komponent s poháňaným dopravníkom alebo komponentom motorizovaného kladky) je zásadne odlišný. Je aktívnym účastníkom systému. Je priamo pripojený k zdroju rotačnej energie - zvyčajne elektrický motor, často prostredníctvom prevodovky, pásu alebo reťazca. Toto spojenie transformuje valček z pasívnej podpory na hlavný hybník. Namiesto toho, aby bol systém obrátený, otočí systém.
Toto rozlíšenie je rozhodujúce. Finker je nasledovník; Vedúci je riadený valček.
Funkcia jadra: odovzdávanie kinetickej energie
Na svojej najdôležitejšej úrovni je hlavným využitím poháňaného valca prepožičanie kinetickej energie do systému manipulácie s materiálom, čím sa iniciuje a riadi pohyb nepretržitej slučky alebo lineárnej cesty.
Táto singulárna funkcia sa rozdeľuje na niekoľko kritických aplikácií:
Sprostredkovanie a preprava: Toto je najbežnejšie a viditeľné použitie. Valcovské valčeky sú srdcom nespočetných dopravných systémov. Séria poháňaných valčekov, často spojených pásmi alebo reťazami, vytvára napájaný povrch, ktorý pohybuje tovarom s minimálnym ľudským úsilím. Od pokladnice v obchode s potravinami až po masívne triediace zariadenia logistických gigantov sú poháňané valčeky svaly, ktoré pohybujú balíčky, škatule a výrobky.
Spracovanie a transformácia: V mnohých odvetviach nie je pohyb iba o preprave; Je neoddeliteľnou súčasťou výrobného procesu. Poháňané valčeky sa používajú na kŕmenie surovín do strojov, reguláciu rýchlosti poťahovaním alebo sušením pecí a výrobkami na dokončenie vetra na cievky. V tlačiarenskom liste presne kalibrované poháňané valčeky (často nazývané dojmové valce) kŕmny papier presnou rýchlosťou, aby sa zabezpečila dokonalá registrácia atramentu. V oceľovom mlyne masívne poháňané valčeky stláčajú a tvarujú červený kov do plachiet a lúčov. Tu nie je valček nielen húpacích, ale kľúčovým nástrojom samotného výrobného procesu.
Napätie a kontrola: Ďalšie dôležité, aj keď menej zrejmé, sa používajú pri riadení napätia v kontinuálnom systéme. V aplikáciách na manipuláciu s webovou sieťou - kde sa spracováva nepretržitý, flexibilný materiál, ako je plastový film, papier, tkanina alebo fólia - je prvoradé, aby sa presné napätie. Pohnavý valec môže pôsobiť ako „tanečník“ alebo kontrolovaná brzda. Tým, že sa mierne mení jej rýchlosť vo vzťahu k ostatným valcom v systéme, môže zaberať uvoľnenie alebo vytvárať ťahanie, čím sa zabezpečí, že web zostáva napnutý a bez vrások bez natiahnutia alebo trhania. Táto presná kontrola je nevyhnutná pre zabezpečenie kvality v odvetviach od balenia po textil.
Anatómia poháňaného valca: Ako dosahuje svoj účel
Pochopenie použitia si vyžaduje nahliadnutie pod kapotou na spoločných princípoch dizajnu kolieskov. Zatiaľ čo návrhy sa líšia, väčšina zdieľajú kľúčové komponenty:
Škrupina alebo trubica: Jedná sa o vonkajší valcový povrch, zvyčajne vyrobený z ocele, nehrdzavejúcej ocele, hliníka alebo niekedy plastu. Jeho materiál je vybraný na trvanlivosť, odolnosť proti korózii a priľnavosť. Povrch môže byť hladký, rukovaný alebo potiahnutý gumou alebo polyuretánom, aby sa zvýšilo trenie.
Hriadeľ: Pevná kovová náprava, ktorá prechádza stredom valca. Poskytuje štrukturálnu integritu a je bodom, okolo ktorého sa valček otáča. Hriadeľ sa zvyčajne namontuje do dopravného rámu cez ložiská.
Ložiská: Nachádza sa tam, kde hriadeľ spĺňa rámec, ložiská umožňujú, aby sa valček hladko a efektívne točil s minimálnym trením. Sú kritické pre dlhovekosť a znižujú požiadavky na energiu.
Pripojenie jednotky: To je to, čo ho robí „riadeným“. Metóda prenosu výkonu definuje typ:

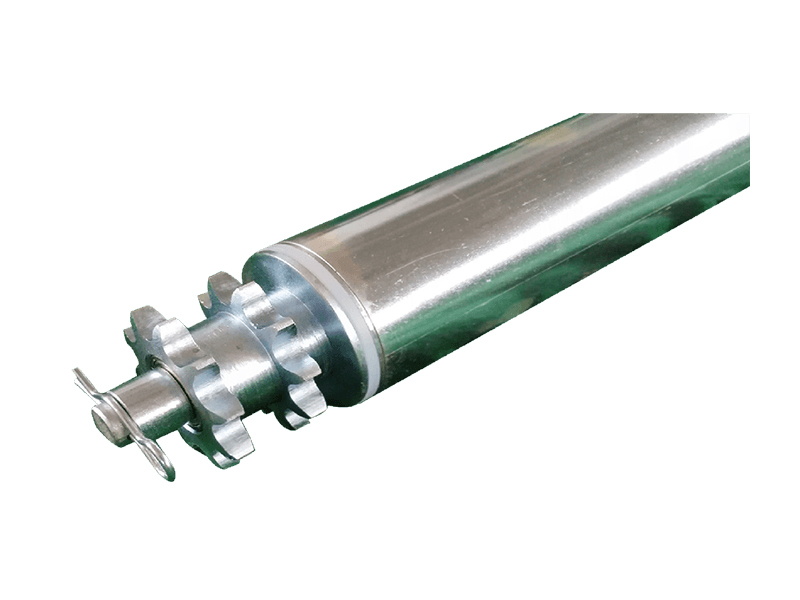

Valčeky riadené reťazcami: K hriadele valca je pripevnené ozubené koleso a reťazová slučka ho spája s motorom a inými valcami. Robustné a silné, bežné v ťažkých aplikáciách, ako je manipulácia s paletami.
Valčeky riadené pásmi: O-krúžok alebo plochý pás prepojí drážku na valčeki s hnacou hriadeľom, ktorá vedie pod dopravník. Tichšie a plynulejšie ako reťazová jednotka, ideálna pre ľahšie náklady a tichšie prostredie.
Motorizovaný valček (alebo motor-on-roller): Jedná sa o moderný, integrovaný dizajn, v ktorom je motor (a často prevodovka) umiestnený vo vnútri samotného valca. Tým sa vytvára kompaktná, samostatná jednotka, ktorá eliminuje komponenty externého pohonu, znižuje údržbu a zjednodušenie dizajnu. Sú centrálne pre motorizované valcové dopravné systémy.
Valčeky na linku: Dlhý, rotujúci hriadeľ prechádza dĺžkou dopravníka pod valcami. Každý valček je pripojený k tomuto hnaciemu hriadeľu cez uretánový pás. Keď sa hriadeľ otočí, všetky pripojené valce sa otáčajú.
Driven Rollers in Action: Aplikácie špecifické pre dané odvetvie
Univerzálnosť poháňaného valca je najlepšie ilustrovaná jeho používaním v rôznych odvetviach.
Distribúcia logistiky a balíkov: Toto je aplikácia s veľkým objemom. Míle dopravných pásov poháňaných tisíckami riadených valčekov druh, trasa a prepravujú milióny balíkov denne. Spoľahlivosť a rýchlosť týchto systémov sú úplne závislé od výkonu ich riadených valčekov.
Spracovanie potravín a nápojov: Tu je hygiena prvoradá. Valce sa často vyrábajú z nehrdzavejúcej ocele a sú navrhnuté z hladkých, ľahko čistiteľných povrchov, aby sa zabránilo rastu baktérií. Pohybujú všetko od konzervovaného tovaru po stranu zeleniny prostredníctvom prania, varenia, chladenia a balenia.
Výroba automobilov: Moderná automobilová zostava je symfónia riadených valcov. Nosia rámy automobilov po linke, umiestnia ťažké komponenty na inštaláciu a slúžia ako chrbtica dráh automatizovaného vozidla so sprievodcom (AGV).
Tlač a balenie: Ako už bolo spomenuté, presnosť je všetko. Poháňané valčeky napájanie papiera, karty a plastové filmy prostredníctvom masívnych tlačiarenských lisov, výrezov a značiek pri neuveriteľne vysokých rýchlostiach s presnosťou na úrovni mikrónu. Vytvárajú tiež jadro strojov na výrobu tašiek a erektorov kartónu.
Letiská: Cesta vašej batožiny z odpisového stola do držania lietadla je uľahčená rozsiahlou sieťou dopravníkov využívajúcich poháňané valce. Zvládajú kufre všetkých tvarov a veľkostí, navigáciu zlúčení, kriviek a sklonov.
Kľúčové výhody: Prečo je riadený valček preferovanou voľbou
Rozsiahle prijatie riadených valcov je spôsobené presvedčivým súborom výhod:
Účinnosť: Poskytujú priame mechanické prostriedky pohybu, ktoré sú oveľa energeticky efektívnejšie na pohyb mnohých položiek ako používanie robotických pick-and-place alebo vysokozdvižných vozíkov na krátke opakujúce sa vzdialenosti.
Spoľahlivosť: S niekoľkými pohyblivými časťami (najmä v motorizovaných dizajnoch valcov) a jednoduchými princípmi fyziky sú riadené valcové systémy neuveriteľne robustné a môžu pracovať 24 hodín denne, 7 dní v týždni s minimálnymi prestojmi.
Škálovateľnosť: Dopravný systém môže byť dlhý pár metrov dlhý alebo niekoľko kilometrov. Modulárna povaha riadených valcov umožňuje ľahko rozšíriť, rekonfigurovať alebo opraviť systémy.
Bezpečnosť: Automatizáciou pohybu ťažkých, ostrých alebo nebezpečných materiálov, poháňané valčeky znižujú potrebu manuálneho zdvíhania a prenášania, čo minimalizuje zranenia na pracovisku.
Kontrola: Integrované s modernými senzormi a PLC (programovateľné logické radiče), každý poháňaný valček alebo zóna valcov je možné kontrolovať presnosťou, čo umožňuje akumuláciu, triedenie a presné umiestnenie.
Úvahy a kritériá výberu
Výber správneho riadeného valca pre aplikáciu nie je univerzálny proces. Inžinieri musia zvážiť:
Kapacita zaťaženia: Koľko váhy musí každá podpora valca? To určuje požadovaný priemer hriadeľa, hrúbku škrupiny a typ ložiska.
Požiadavky na rýchlosť: Ako rýchlo sa musí materiál pohybovať? To ovplyvňuje pomer energie a prevodového stupňa motora.
Prostredie: Bude valec vystavený vlhkosti, chemikáliám, extrémnym teplotám alebo výbušnému prachu? Toto diktuje výber materiálu (napr. Nerezová oceľ) a hodnotenie motora (napr. Washdown-Duty alebo výbuch).
Trenie a priľnavosť: Vyžaduje pohyb, ktorý sa presunul, povrch s vysokým trením (napríklad guma), aby sa zabránilo pošmyknutiu, alebo na ľahký posuv?
Hladiny hluku: V prostrediach, ako sú kancelárie alebo knižnice, sú tichšie valčeky poháňané opaskom alebo vnútorné motorizované valčeky vhodnejšie ako hlasnejšie systémy riadené reťazcami.
Budúcnosť: inteligentnejšie valčeky
Vývoj riadeného valca pokračuje. Najnovšou inováciou je nárast motorov 24 VDC s integrovanou inteligenciou. Každý valček môže mať svoj malý mikroprocesor, ktorý mu umožňuje komunikovať s centrálnym riadiacim systémom. To umožňuje neuveriteľne sofistikované funkcie, ako je kontrola zóny, kde sa valčeky zapínajú iba vtedy, keď je prítomný balík, čím šetrí energiu. Môžu tiež poskytnúť diagnostické údaje a predpovedajú potreby údržby skôr, ako dôjde k zlyhaniu.
Záver: hlavný prvotriedny ťah
Je to základný hlavný hybník v rozsiahlej škále systémov manipulácie s materiálom a priemyselným spracovaním. Jeho účelom je premeniť rotačnú energiu na lineárny pohyb a poskytnúť kontrolovanú, spoľahlivú a efektívnu silu, ktorá riadi obchod a priemysel doslova vpred. Od jednoduchej úlohy presunutia kartónovej skrinky až po zložitú prácu dokonale zarovnania plastového filmu so širokou 50 stôp, poháňaný valček je neohrozený hrdina. Je to dôkazom elegantného a efektívneho inžinierstva - komponent, ktorý robí jednu prácu a robí to tak dobre, že celé globálne dodávateľské reťazce závisia od jeho skromného a neúprosného obratu.
